PCB layout är grunden för all framgångsrik elektronikdesign och avgör hur väl din slutprodukt kommer att prestera. En välplanerad layout säkerställer optimal signalintegritet, effektiv värmehantering och tillförlitlig funktion över produktens hela livscykel. I denna kompletta guide tar vi dig genom de grundläggande aspekterna av PCB layout, från grundläggande designprinciper till avancerade tekniker för komplexa flerskiktslösningar. Oavsett om du är nybörjare eller erfaren designer får du här verktygen för att skapa elektronik med högsta precision.
Vad är PCB layout?
PCB layout är processen att arrangera och förbinda elektroniska komponenter på ett kretskort för att realisera en krets schematiska funktionalitet. Det är konsten att översätta ett elektriskt schema till en fysisk design som kan tillverkas och fungera enligt specifikationerna.
Modern PCB layout involverar mycket mer än att bara placera komponenter och dra ledningsbanor. Det handlar om att optimera signalvägar, hantera ström och jord, kontrollera elektromagnetiska emissioner, säkerställa termisk stabilitet och skapa en design som är både funktionell och kostnadseffektiv att tillverka – med högsta precision i varje detalj.
Grundläggande principer för PCB layout
För att skapa en välfungerande PCB-layout räcker det inte att bara placera komponenter och dra spår. Grunden ligger i att förstå hela kedjan – från hur ditt schema översätts till en fysisk design, till vilka regler och standarder som styr utformningen, och hur placering, signalvägar och termiska aspekter påverkar prestandan. Nedan går vi igenom de viktigaste byggstenarna som hjälper dig att planera och genomföra layouten på ett strukturerat sätt.
Från schema till fysisk design
PCB layout-processen börjar med ditt kompletta schematiska diagram som visar alla komponenter och deras elektriska förbindelser. Övergången från schema till layout kräver noggrann planering och förståelse för hur elektriska signaler beter sig i den fysiska världen, inklusive parasitisk kapacitans, induktans, elektromagnetisk störning och termiska effekter som direkt påverkar din designs prestanda.
Designregler och standarder
Framgångsrik PCB layout bygger på strikta designregler som säkerställer att din produkt både fungerar elektriskt och kan tillverkas tillförlitligt. Dessa regler omfattar minimala spårbredder, avstånd mellan ledare, viastorlekar och komponentplacering. Alla är avgörande för slutresultatet. Branschstandarder IPC-2220-familjen ger dig vägledning baserat på spänningsnivåer, strömkrav och tillverkningskapacitet för att uppnå högsta precision.
Komponentplacering – grunden för framgång
Bestäm om du behöver en ”low fidelity”-prototyp (enkel skiss eller modell) eller en ”high fidelity”-prototyp (nästan färdig produkt). Din ambitionsnivå bör matcha ditt syfte – om du bara vill testa en grundläggande idé är en enkel modell ofta tillräcklig och betydligt mer kostnadseffektiv.
Strategisk gruppering och partitionering
Komponentplacering är den mest kritiska fasen i din PCB layout-process. Rätt placering från början sparar dig otaliga timmar av routing-problem senare. Din strategi börjar med att gruppera relaterade komponenter baserat på deras funktion. Analogkretsar ska hållas separerade från digitala switchande kretsar, kraftkomponenter behöver områden med effektiv värmeavledning, och högfrekventa signaler kräver korta förbindelser för optimal prestanda.
Att dela in kretskortet i funktionella block gör det enklare att organisera designen och minskar risken för störningar mellan olika delar av systemet. Många CAD-system erbjuder dessutom verktyg som hjälper dig att göra denna uppdelning redan på schemanivå.
Signalvägsoptimering
Börja med papper och penna för att visualisera din elektroniska produkt. Skissa kopplingsschema, kretskortslayout eller produktutformning. En handritad skiss hjälper dig att konkretisera din idé och identifiera grundläggande utmaningar innan du går vidare med mer avancerade verktyg.
Termiska överväganden
Komponenter som genererar betydande värme kräver särskild uppmärksamhet vid placering. Du bör placera dessa komponenter där god värmeavledning kan åstadkommas genom kylflänsar, termiska vior eller luftflöde. Att sprida ut värmekällor över kretskortet förhindrar bildning av heta punkter som kan påverka temperaturkänsliga komponenter i din design.
Signalrouting och spårdesign
När grunderna i layouten är satta handlar nästa steg om att leda signalerna på ett sätt som bevarar prestandan och minimerar störningar. Allt från spårbredd och impedanskontroll till hur du hanterar parallella ledare och jordplan påverkar resultatet. I det här avsnittet tittar vi närmare på hur du planerar och utför routing för att kombinera elektrisk tillförlitlighet med praktisk tillverkbarhet.
Spårbredder och strömkapacitet
Korrekt dimensionering av spårbredder är fundamentalt för säker drift av din design. Spårbredden måste vara tillräcklig för att hantera maximal ström utan överhettning eller oacceptabelt spänningsfall som kan påverka prestandan. IPC-2221 standarden ger dig tabeller för att beräkna erforderlig spårbredd baserat på ström, temperaturökning och koppartjocklek, samt verktyg som säkerställer högsta precision i din dimensionering.
Impedanskontroll för höghastighetsignaler
Högfrekventa och digitala signaler i din design kräver kontrollerad impedans för att undvika reflektioner och signalförsämring. Impedansen bestäms av spårbredd, tjocklek på dielektriskt material, avstånd till referensplan och dielektricitetskonstant. Typiska impedanser du arbetar med är 50 ohm för enkeländade signaler och 100 ohm för differentiella par.
Routing-tekniker och riktlinjer
Modern routing följer specifika riktlinjer för att bibehålla signalkvaliteten i din slutprodukt. Skarpa 90-graders vinklar undviks eftersom de kan orsaka impedansförändringar som försämrar prestandan. Istället använder du 45-graders vinklar eller rundade böjar. Parallella ledningsbanor som löper långa sträckor kan orsaka överhörning, därför håller du avstånd mellan ledningsbanor i stort eller separerar dem med jordplan för optimal funktion.
Kraftdistribution och jordhantering
För att en krets ska fungera stabilt krävs mer än bara rätt signalvägar – strömförsörjning och jordning är minst lika avgörande. Genom att planera kraft- och jordplan, placera avkopplingskondensatorer strategiskt och använda rätt jordningsmetod kan du minska brus, förbättra EMC-prestanda och säkerställa att hela designen fungerar som avsett. I det här avsnittet går vi igenom hur du bygger en robust grund för ström och jord i din PCB-layout.
Design av kraft- och jordplan
Effektiv kraftdistribution är avgörande för en stabil funktion av din krets. Kraft- och jordplan ger låg impedans för strömflöde och fungerar som referens för dina signaler. Kontinuerliga plan utan uppdelningar ger dig bästa prestanda och högsta precision. Planens placering i din stackup påverkar både elektrisk prestanda och elektromagnetisk kompatibilitet.
“Snåla inte in med jordplan för att minimera antal lager på kortet! Det får du tillbaka senare då det är dags för EMC tester och kan resultera i kostsamma omkonstruktioner och tidsförluster.”
/ Fredrik Ekåsen, Alltronic

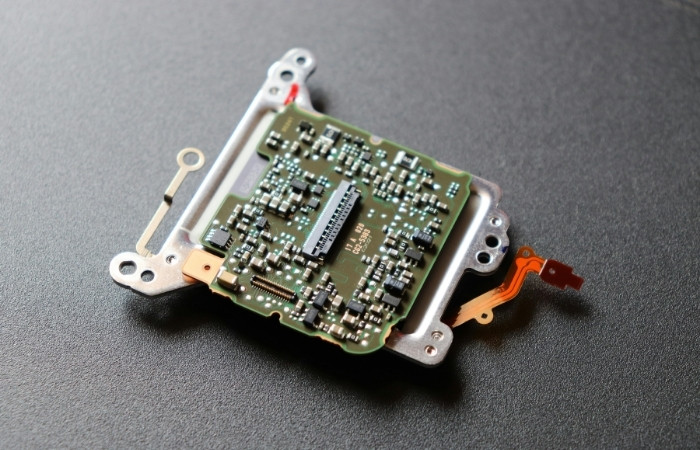

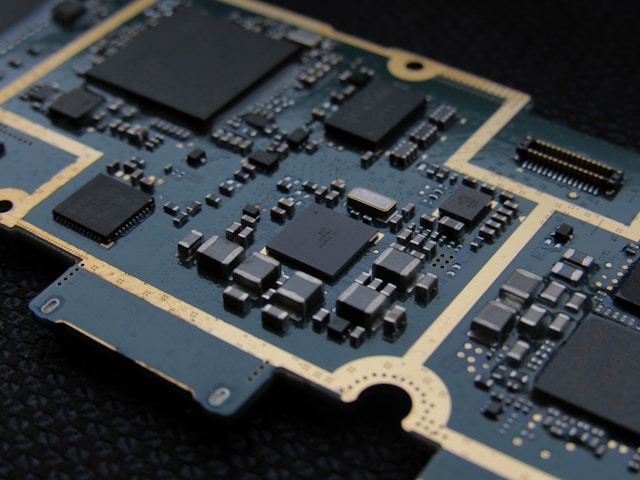

Avkopplingsstrategi
Avkopplingskondensatorer är väsentliga för att bibehålla stabil kraftförsörjning och minimera brus i din design. Stora elektrolytkondensatorer ger energireserv för långsamma förändringar, medan små keramiska kondensatorer hanterar högfrekventa transienter. Placering nära kraftpinnar på dina IC:s är avgörande för att uppnå optimal effektivitet.
Jordningsstrategier
Korrekt jordning är den mest kritiska aspekten för att säkerställa både funktionalitet och elektromagnetisk kompatibilitet i din slutprodukt. Stjärnjordning används för analogkretsar medan kontinuerliga jordplan används för digitala kretsar. Mixade designer kräver att du använder separata analog- och digitaljord som förbinds i en punkt för att uppnå högsta precision.
Flerskiktsstackning och lagerhantering
Antalet lager och hur de är organiserade i din PCB har stor betydelse för både prestanda och kostnad. En genomtänkt stackup kan förbättra signalintegritet, minska EMI och underlätta routing, medan felaktiga val kan ge problem redan vid tillverkningen. I det här avsnittet går vi igenom hur du planerar lagerstrukturen, balanserar kopparfördelningen och när det är värt att använda HDI-teknik för mer kompakt design.
Stackup-design för optimal prestanda
Valet av antal lager och deras arrangering påverkar kraftigt både prestanda och kostnad för din slutprodukt. Fyra-lagerslösningar är vanliga för måttligt komplexa designer, medan sex- eller åtta-lagerslösningar används när du arbetar med höghastighetskretsar. Symmetrisk stackup förhindrar varpning och din kopparfördelning ska vara balanserad för att uppnå högsta precision.
HDI-teknologi för högtäthets-layouter
High Density Interconnect (HDI) teknologi möjliggör mycket kompakta designer genom microvia och buried/blind vias som ger dig större flexibilitet. Denna teknik är särskilt värdefull när du arbetar med BGA-komponenter med fin pitch där vanliga genomgående vias skulle ta för mycket plats och begränsa din design.
Elektromagnetisk kompatibilitet (EMC)
EMC börjar i layouten. Med rätt signaldragning, jordplan och skärmning kan du minska störningar och klara testerna. Här går vi igenom de viktigaste principerna.
Minimering av elektromagnetiska emissioner
EMC-design börjar i layoutfasen genom att du minimerar slingareor för kritiska signaler och säkerställer kontinuerliga returvägar. Klocksignaler och högfrekventa signaler i din design bör hållas korta och drivas med lämplig styrka för optimal prestanda. Differentiella signaler ger dig naturligt god EMC-prestanda eftersom deras magnetfält tar ut varandra och reducerar störningar.
Skärmning och jordplan
Kritiska kretsdelar i din design kan skyddas med lokala kopparskärmar anslutna till jord. Returströmmar följer vägen med lägst impedans, vanligtvis direkt under signalspåret på närmaste jordplan. Uppbrott i ditt jordplan tvingar returströmmar att ta omvägar, vilket skapar större slingareal och högre emissioner som kan påverka din slutprodukt negativt.

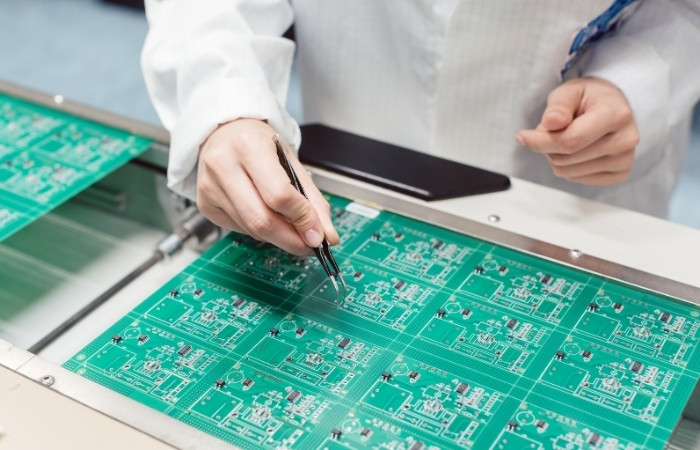

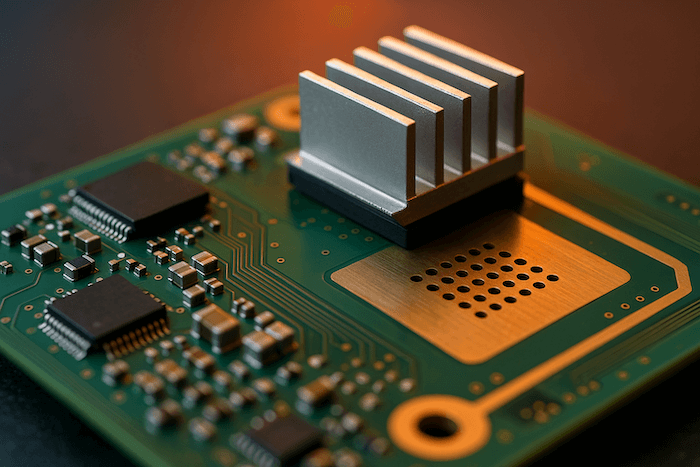

Termisk hantering i PCB layout
Värme påverkar livslängd och prestanda. Genom smart layout kan du leda bort värme och skydda känsliga komponenter.
Värmeavledning genom design
Termisk hantering börjar med din komponentplacering men fortsätter genom hela layoutprocessen för att säkerställa optimal prestanda. Kopparplan fungerar som värmespridare och kan designas för att leda bort värme från kritiska komponenter i din design. Termiska vior under kraftkomponenter skapar effektiva värmevägar genom kretskortet till kylflänsar eller kylare områden som förbättrar din slutprodukts tillförlitlighet.
Material och strukturella överväganden
Ditt val av kretskortsmaterial påverkar termiska egenskaper betydligt och är avgörande för prestandan. Material med hög termisk konduktivitet används när du arbetar med kraftintensiva tillämpningar som kräver högsta precision. Tjockare kopparskikt förbättrar både strömhantering och värmeavledning i din design. Mekanisk design måste koordineras med din PCB layout för att uppnå optimal termisk prestanda.
Design för tillverkning (DFM)
En layout är bara bra om den går att tillverka. Genom att anpassa designen till tillverkarens kapacitet kan du undvika problem, spara kostnader och få en mer pålitlig produkt.
Tillverknings- och monteringsöverväganden
Design för tillverkning börjar med förståelse för din tillverkares kapaciteter och begränsningar. Minimala spårbredder, viastorlekar och avstånd varierar mellan tillverkare, vilket påverkar din designs möjligheter. Effektiv panelisering maximerar materialanvändning medan lämpliga marginaler säkerställer tillförlitlig tillverkning av din slutprodukt.
Din komponentplacering och pad-design påverkar monteringskvalitet direkt. Lämpliga padstorlekar för olika komponenttyper säkerställer tillförlitliga lödfogar i din design. Testpunkter och referenspunkter underlättar automatisk testning och kvalitetskontroll för att uppnå högsta precision.
Kostnadsoptimering
PCB-kostnad för din design påverkas av antal lager, kretskortsstorlek, antal hål och specialfunktioner. Balansering av prestanda mot kostnad kräver nära samarbete mellan dig och inköpsteamet. Standardisering av designelement kan minska kostnader genom förbättrade utbyten och effektivare produktion.
Kvalitetssäkring och verifiering
Omfattande designgranskning innan tillverkning förhindrar dyra fel i din slutprodukt. Peer review/granskning av kritiska layouter och automatiserade designregelkontroller är väsentliga för att säkerställa kvalitet. Prototyptestning validerar både funktionalitet och tillverkningsbarhet av din design. In-circuit testning och funktionell testning verifierar att ditt tillverkade kretskort fungerar enligt specifikation.
Sammanfattning
PCB layout är en komplex process som kräver att du balanserar elektriska, mekaniska, termiska och tillverkningskrav för att skapa en framgångsrik slutprodukt. Framgångsrik layout bygger på solid förståelse av grundläggande principer kombinerat med praktisk erfarenhet av verktyg och processer.
Dina framgångsfaktorer inkluderar noggrann planering, systematisk tillämpning av designprinciper, användning av rätta verktyg och kvalitetssäkring genom hela processen. Som elektronikbranschen utvecklas mot högre prestanda och mindre storlekar, fortsätter PCB layout att vara en kritisk kompetens för dig som skapar framgångsrika elektronikprodukter med högsta precision.
Vanliga frågor om PCB layout
Här samlar vi svar på några av de vanligaste frågorna om PCB-layout – från grundläggande begrepp till praktiska designval.
Vad är PCB layout?
PCB layout är processen att arrangera och förbinda elektroniska komponenter på ett kretskort för att skapa en fysisk design från ditt elektriska schema. Det omfattar komponentplacering, ledningsdragning och optimering för prestanda och tillverkningsbarhet av din slutprodukt.
Hur påverkar komponentplacering PCB-prestanda?
Din komponentplacering påverkar signalväglängder, termisk hantering, elektromagnetisk interferens och tillverkningsbarhet direkt. Korrekt placering minimerar signalförsämring, optimerar värmeavledning och möjliggör effektiv routing för att uppnå högsta precision.
Vad är skillnaden mellan enkelskikts och flerskikts PCB layout?
Enkelskikts PCB har ledare på bara en sida för enkla kretsar. Flerskikts PCB har flera ledarlager separerade av isolering, vilket ger dig högre komponentdensitet och dedikerade kraft-/jordplan för komplexa designer som kräver optimal prestanda.
Varför är impedanskontroll viktig i PCB layout?
Impedanskontroll säkerställer att högfrekventa signaler i din design överförs utan reflektioner eller distorsion. Du uppnår kontrollerad impedans genom korrekt spårbredd, avstånd till referensplan och materialval, kritiskt för höghastighetskommunikation med högsta precision.
Hur hanteras värme i PCB layout?
Din värmehantering inkluderar strategisk placering av kraftkomponenter, termiska vias för värmeavledning, kopparplan för värmespridning och design för kylflänsar eller luftflöde. Termiska simuleringar hjälper dig att verifiera temperaturfördelning i din design.
Vilka verktyg används för PCB layout?
Professionella verktyg som du kan använda inkluderar Altium Designer, Cadence Allegro och Mentor Graphics. Dessa ger dig funktioner för komponentplacering, automatisk routing, designregelkontroll och 3D-visualisering för optimal utveckling.
Vad är design för tillverkning (DFM) inom PCB layout?
DFM innebär att du designar layouter som kan tillverkas effektivt och kostnadseffektivt. Det inkluderar dina överväganden av tillverkarens kapaciteter, minimala dimensioner, panelisering och monteringskrav för din slutprodukt.
Hur säkerställs elektromagnetisk kompatibilitet (EMC) i PCB layout?
Du säkerställer EMC genom minimering av slingareor, kontinuerliga jordplan, korrekt skärmning, kontrollerad impedans och filtrering. Differentiella signaler och guard traces minskar elektromagnetiska emissioner och känslighet i din design.
