Ytmontering (SMT) – effektiv elektronikproduktion med hög precision

Letar du efter en tillförlitlig partner för ytmontering av elektronikkomponenter? Hos Alltronic får du en helhetslösning där vi hanterar allt inom huset – från konstruktion och optimering till högprecisionsproduktion. Som din strategiska partner löser vi hela kedjan med avancerad teknik, erfarna tekniker och flexibel produktion, oavsett om du behöver enstaka prototyper eller större serieproduktion. Vi konstruerar, optimerar och förbättrar kontinuerligt – alltid med högsta precision och full spårbarhet.
Vill du ha en partner som kombinerar komplett expertis med personligt engagemang? Då är Alltronic rätt val.

Kontakta oss

Fördelar med ytmontering hos Alltronic

Snabbare produktion och bättre precision

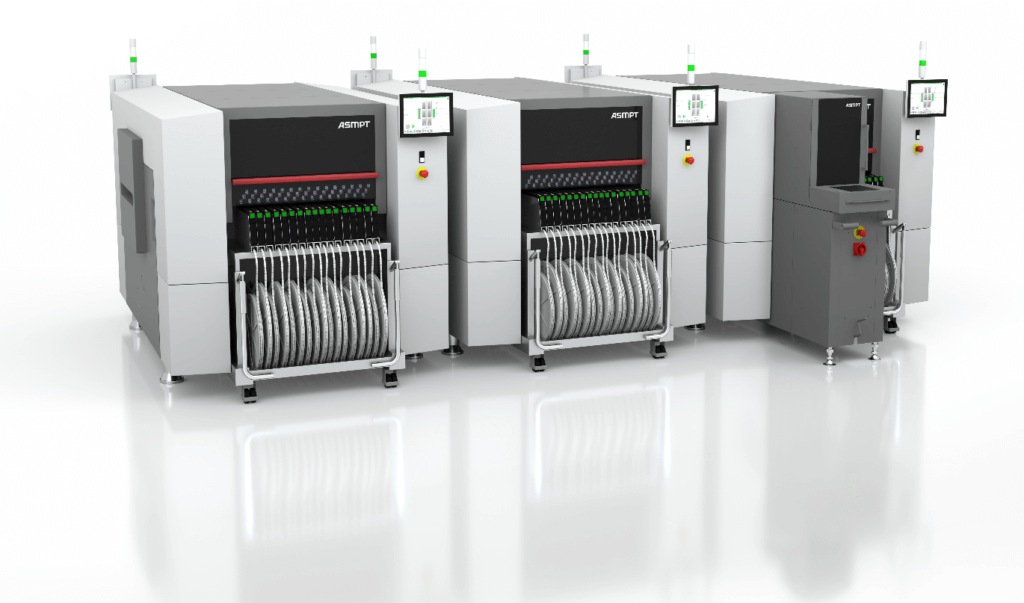

Vår automatiserade SMT-lina möjliggör hög hastighet och exakt placering.

Flexibel volymhantering

Vi producerar både prototyper och större serier, utan att du behöver göra investeringar i egen utrustning.

Tillförlitlig kvalitetssäkring

Testa hur produkten faktiskt fungerar och känns i verkligheten. Få värdefull feedback för att göra din produkt ännu bättre.

Kontakta oss för ett prisförslag

Är du redo att ta nästa steg? Fyll i formuläret så kontaktar vi dig inom 24 timmar för att diskutera dina behov av legotillverkning av elektronik. Vi ser fram emot att bli din pålitliga partner för högkvalitativ legotillverkning med fokus på elektronik och precision!

Boka möte

Vår SMT-process – från CAD till färdigt kretskort

1. Underlag & planering

Vi börjar med att analysera dina underlag, exempelvis Gerberfiler, BOM och monteringsritningar. Det är fördelaktigt att få underlagen i ODB++ då går minskar risken för fel och går snabbare att programmera. Tillsammans med dig säkerställer vi att alla detaljer är korrekta för en smidig produktionsstart.

2. Stenciltryckning och kontroll

Vi tillverkar stencilen med rätt reduceringar anpassade för varje padd. I tryckprocessen programmeras rakeltryck och separationshastighet. Kvaliteten på stenciltrycket kontrolleras med vår SPI (Solder Paste Inspection).

3. Komponentplacering

Därefter monteras komponenterna med pick-and-place för maximal hastighet och noggrannhet. Maskinernas visionsystem optimera komponentens placering på kortet och kan även upptäcka felaktiga komponenter.

4. Lödning

Efter placering går korten genom lödugnen, där lödpastan smälts under kontrollerade former i flera temperaturzoner och kyls därefter kontrollerat.

5. Avsyning & kvalitetskontroll

Alla kort kontrolleras visuellt samt via 3D AOI (Automated Optical Inspection). Vi erbjuder även funktionstester av kretskort och färdiga produkter enligt era önskemål.

6. Leverans & spårbarhet

Vi levererar enligt överenskommelse – med spårbarhet på kortnivå och komplett dokumentation. Du kan känna dig trygg med att varje kort är kontrollerat, testat och redo för integration.

Därför väljer du Alltronic för ytmontering

Strategisk helhetslösning inom huset

Som din strategiska partner hanterar vi hela produktionskedjan internt – från konstruktion och optimering till färdig produkt. Vår toppmoderna SMT-utrustning kombinerat med mångårig expertis ger dig en säker process med högsta precision.

Flexibla lösningar och personligt bemötande

Vi förstår att varje kund har unika behov. Därför är vi snabba i kommunikationen, anpassningsbara i produktionen och transparenta i varje steg av processen.

Komplett kontroll och kontinuierlig förbättring

Vi dokumenterar och loggar varje moment samtidigt som vi konstant arbetar för att konstruera, optimera och förbättra våra processer. Du får kontroll, kvalitetssäkring och trygghet. Hela vägen till färdig produkt.

Tekniska specifikationer och kapacitet

Komponentstorlekar

Minsta komponent: 0201 Metric (0,2 x 0,1 mm)
Största komponent: Upp till 200 x 100 mm
BGA-komponenter: Från 0,3 mm pitch och uppåt
Fine-pitch komponenter: Ner till 0,3 mm

Produktionskapacitet

Produktionskapaciteten ligger på upp emot 70 000 komponenter i timman.
Vi tillverkar serier mellan 1-100 000 kort

Kretskortsstorlekar

Minimum: 5 x 5 mm
Maximum: 350 x 250 mm
Tjocklek: 0,4-6,0 mm

Kvalitetscertifieringar och standarder

Våra processer följer höga kvalitetsstandarder för att säkerställa att dina produkter lever upp till branschens krav:
IPC-A-610 Klass 2 och 3: Vi kan uppfylla acceptanskriterier för tillverkning kretskort både klass 2 (industrikrav) och 3 (militära krav)
ISO 9001: Kvalitets- och miljöledningssystem för konsekvent kvalitet
RoHS- och REACH-direktiv: Miljövänlig produktion utan farliga ämnen

Vanliga frågor om ytmontering (FAQ)

Vad är ytmontering?

Ytmontering innebär att elektronikkomponenter placeras direkt på kretskortsytan och löds fast med lodpasta. Metoden möjliggör kompakta och lätta elektronikprodukter med hög funktionalitet. För dig som kund betyder det snabbare produktion, högre kvalitet och mer kostnadseffektiva lösningar.

Vad är SMT?

SMT står för Surface Mount Technology och är den tekniska benämningen på ytmonteringsprocessen. Det är branschstandard inom elektronikproduktion och möjliggör automatiserad montering av mycket små komponenter, så små som 0,2 x 0,1 mm. Hos Alltronic använder vi den senaste SMT-teknologin för att leverera elektronik i världsklass.

Vilka komponenttyper hanterar ni?

Vi hanterar allt från 01005-komponenter till de största QFN/BGA-kapslingar. Vår utrustning är anpassad för både komplexa och enkla mönsterkort.

Kan ni även hantera hålmontering (THT)?

Ja, vi erbjuder även selektivlödning och manuell THT-montage vid behov. Många projekt kombinerar SMT och THT.

Vad krävs för att starta ett SMT-projekt hos er?

Vi behöver BOM-lista, Gerber-filer och monteringsritningar. Saknar du något hjälper vi gärna till att ta fram eller justera underlagen.

Hur ser leveranstiden ut?

Leveranstiden beror på projektets komplexitet och komponenttillgång. När underlagen är kompletta tar en standardproduktion normalt mellan 8–10 veckor. För enklare prototyper kan vi ibland erbjuda kortare ledtid efter överenskommelse.

Vad kostar ytmontering?

Kostnaden beror på komplexitet, komponentantal och volym. Vi återkommer alltid snabbt med en tydlig offert så du kan planera ditt projekt.

Har ni kapacitet för volymproduktion?

Ja, våra linor är skalbara. Vi hanterar både enstaka kort och större serier – med samma höga kvalitetskrav.

Kan ni hjälpa med komponentval och optimering?

Absolut. Vi har stor erfarenhet av komponentval och kan föreslå alternativ som förbättrar tillverkningsbarheten eller sänker kostnader.
